Popis produktu

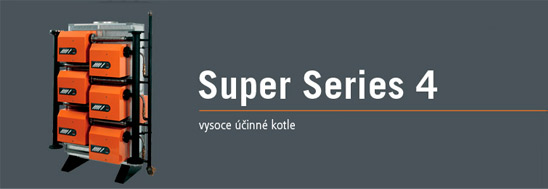

Kotel Super Series 4

Kotel Super Series 4 se skládá z identických 50kW modulů s tepelným výkonem od 50kW do 600kW, kde počet modulů v běhu závisí na maximální potřebě tepelného odběru. Zavěšené a jako zásuvky zasunuté do nosné skříně, jednotlivé moduly jsou umístěné v izolovaných nerezových obalech kotle. Výsledky spalování nejdříve předají teplo vodě protékající modulem a následně jsou vypuštěny.


Tepelný výměník se skládá z protlačených měděných žebrovaných dutých válečků uspořádáných do kruhu kolem plynového hořáku. Měděné válečky jsou zapuštěné do litinových hlavic, na které jsou přišroubované litinové krycí desky.


Vhodné pro poskládání do svislé či vodorovné podoby, instalace kotle typu Ideal Super může ušetřit přes 30% typického prostoru kotelny normálně použitého konvenčními kotli.


Nízká váha a tichý provoz předurčují kotel jako ideální k umístění do podkroví, kde v sousedních místnostech mohou fungovat ubytovací prostory a kanceláře.


Efficiency

Models in this range operate between 84 and 85% energy efficiency

Features

  • 19 models with outputs from 50-600kW
  • 50kW models
  • Vertical and horizontal models
  • High efficiency 85 % gross cv (94% nett cv)
  • Low NOx emissions (class 5)
  • Low noise
  • Compact size
  • Sequence controlled
  • 6 bar working pressure
  • Complete package – incorporating single flue outlet, gas and water heaters included
  • Remote indication contacts



Specification

Super Series 4 (50–300)

Model   50/V 100/V 150/V 150/VA 200/V 250/V 250/H 300/V 300/H
Modules   1 2 3 3 4 5 5 6 6
Output kW 50 100 150 150 200 250 250 300 300
Height mm 782 1432 1912 1487 1487 1967 1443 1972 1443
Width mm 439 701 701 1171 1171 1171 1783 1171 1783
Depth mm 698
Flow/Return
Connections		 DN flange 40 50 65 65 65 80 80 80 80
Gas Inlet BSP RC¾ RC1 RC1¼ RC1¼ RC1¼ RC1½ RC1½ RC1½ RC1½
Flue Size mm 125 175 200 200 250 250 250 300 300
Maximum
Working
Pressure		 bar 6
Water
Content		 L 4.5 11.9 20.7 21.7 26.2 37.7 39.7 44.5 44.5
Dry Weight
(Approx)		 kg 82.1 187.7 274.1 296.4 348 461 411.2 511.2 513.7
Boiler
Clearances
(mm)		 Front 950
Back 25
Left 450 900
Right 450 900
Seasonal
Efficiency
(Ref L2)		 % 84.50 84.39 84.75 84.76 84.96 84.96 84.96 84.96 84.96


Super Series 4 (350–600)

Model   350/V 400/V 400/H 450/V 500/V 500/H 550/V 550/H 600/V 600/H
Modules   1 2 3 3 4 5 5 6 12 12
Output kW 50 100 150 150 200 250 250 300 600 600
Height mm 782 1432 1912 1487 1487 1967 1443 1972 2144 2144
Width mm 439 701 701 1171 1171 1171 1783 1171 1833 1833
Depth mm 1350
Flow/Return
Connections		 DN flange 40 50 65 65 65 80 80 80 125 125
Gas Inlet BSP RC2 RC2 RC2 RC2 RC2 RC2 RC2 RC2 RC2 RC2
Flue Size mm 125 175 200 200 250 250 250 300 450 450
Maximum
Working
Pressure		 bar 6
Water
Content		 L 4.5 11.9 20.7 21.7 26.2 37.7 39.7 112 112 112
Dry Weight
(Approx)		 kg 82.1 187.7 274.1 296.4 348 461 411.2 1129 1129 1129
Boiler
Clearances
(mm)		 Front 950
Back 950
Left 450 1200
Right 450 1200
Seasonal
Efficiency
(Ref L2)		 % 84.96 84.96 84.96 84.96 84.96 84.96 84.96 84.96 84.96 84.96
